Krom//Schroder德國霍科德DG系列壓力開關
適用介質種類：天然氣，城市煤氣，LPG（氣態），生物甲烷，空氣和煙氣壓力管連接 1和2：正壓控制，Rp1/4"； 3和4：負壓控制，Rp1/8". 測壓孔?9mm，符合DIN3391 最大測試壓力：＜15分鐘，2bar 環境溫度：-15℃~+80℃ 介質溫度：-15℃~+80℃ 運輸和儲存溫度：-40℃~+80℃ 安裝位置：任意
建議按膜片位置的水平或垂直安裝，并保證介質干凈不含水分和雜質
垂直安裝時，實際動作壓力即為設定值
不平安裝時，實際動作壓力比設定值高0.2mbar
倒裝時，實際動作壓力比設定值低0.2mbar
通過刻度手輪設定壓力。設定值與實際值最大偏差為±15%，當垂直安裝且由壓降控制時要做相應的調整。 壓力開關DG..B：用于正壓控制，連接1孔。 壓力開關DG..U,H,N:正壓控制時，連接1和2；負壓控制時，連接3和4；差壓控制時，連接1或2之一和3或4之一。 H型開啟和關閉有壓升控制；N型由壓降控制。當恢復正常工作壓力后，由復位按鈕復位。 正壓控制:介質（燃?xì)�，空氣，煙氣�?/span> 負壓控制:介質(燃?xì)�，空氣，煙�? 連接3或4孔。膜片上腔的空氣可以由1或2排空。 差壓控制:介質(空氣，煙氣) 高壓連接到1或2孔，低壓連接到3或4孔其余的孔必須用絲堵住。 注意： 連接孔3和4是連接2膜片上腔的不可導入任何燃?xì)饣蚩諝馊細獾幕旌蠚怏w。如導入煙氣，則煙氣中不能含有腐蝕性成分。 壓力開關DG系列： ·可控制燃?xì)馀c空氣壓力
·負壓和低電壓切斷燃?xì)夂涂諝�，有壓力調節刻度顯示
·經過EC測試認證和國際認證、CE認證
·適用于生物甲烷氣體
·H和N型帶有非自鎖的復位按鈕
·有特殊設計的壓力開關
應用于EN1854所允許的任何場合，可用于燃?xì)�，空氣和煙氣介質壓力
動作點范圍從0.4到500mbar
1.如采用差壓控制時，不能用于燃?xì)饨橘|(zhì)
2.符合歐盟燃?xì)鈶?yīng)用標準（90/396/EEC En1854）

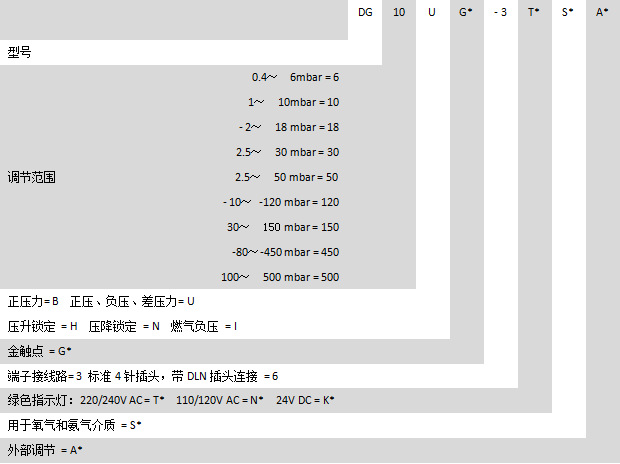

型號有DG6U-3/DG10U-3/DG50U-3/DG150U-3/DG500U-3/等.
|
